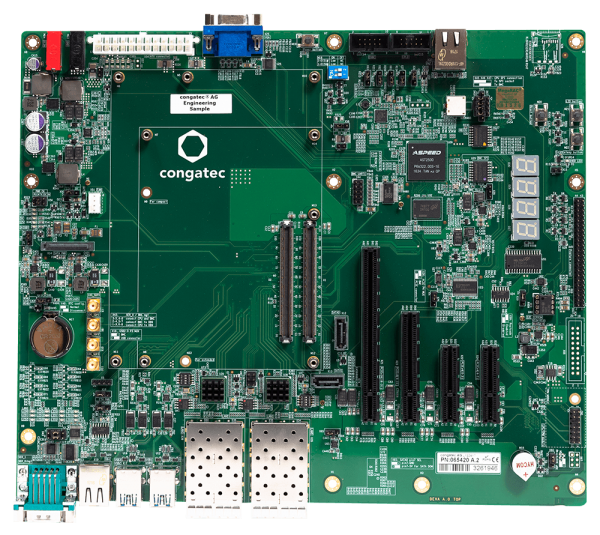

conga-X7EVAL

conga-X7EVAL Evaluation Carrier Board für congatec COM Express Typ 7-Module mit vier 10-GbE-SFP + -Faser / Kupfer-Ports. Das X7EVAL verfügt über einen Aspeed AST2500 Board Management Controller (BMC). Kommerzieller Temperaturbereich von 0 ° C bis 60 ° C.

Um einen schnellen Start mit COM Express Typ 7-Modulen zu erreichen, bietet congatec das conga-X7EVAL Evaluation Carrier Board an, die alle Signale an Standardschnittstellenanschlüsse weiterleitet.

Internal connectors

• 32x PCIe lanes (1x PCIe (3.0) x16
• 1x PCIe(3.0)x8 | 5th lane shared with BMC | 2x PCIe (3.0) x4)
• 2x SATA Gen3
• 1x LPC header
• 1x I²C Bus | 1x SM Bus | 1x GPIO
• 1x FAN control

External connectors

• 4x USB 3.0/2.0 | 4th USB2.0 shared with BMC
• 1x VGA connecting DB-15 | 1x COM port from module

Ethernet

• 4x 10 Gigabit Ethernet SFP+ | 1x Gbe RJ45

Baseboard Management Controller

• 1x VGA | iKVM | virtual storage

Buttons

• Power button | Reset button | Sleep button | LID button

Postcode

• 4x 7-Segment Postcode LEDs connected to GP_I2C bus

Power

• Input ATX Power Supply | 12V/GND banana jacks

Temperature

• Commercial: Operating: 0 .. +60°C | Storage: -40 .. +85°C
• Industrial: Operating: -40 .. +85°C | Storage: -40 .. +85°C

Humidity

• Operating: 10 - 90% r. H. non cond. | Storage: 5 - 95% r. H. non cond.

Size

• 294 x 244 mm (11.5” x 9.6”)
