conga-TCA5 - COM Express Type 6 mit Intel "Apollo Lake"

Das conga-TCA5 COM Express Typ 6 Compact Modul ist mit verschiedenenen CPUs der Intel Atom / Celeron / Pentium "Apollo Lake" Familie erhältlich.

Datenblatt

Die conga-TCA5 COM Express Compact Module sind mit stromsparenden Intel® Atom™ Prozessoren (E3930, E3940 und E3950) (Temperaturbereich von -40°C bis +85°C) oder Low-Power Dualcore Intel® Celeron® N3350 und Quadcore Intel® Pentium® N4200 Prozessoren bestückt.


Features der "Apollo Lake" CPU-Varianten:
Processor Intended Use Case (specified by Intel) Max. TDP Cores Processor Base Frequency Max Turbo/Burst Frequency
Atom™ x7-E3950  Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x7-E3950 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x5-E3940 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 9.5W 4 1.6GHz 1.8GHz
Atom™ x5-E3930 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 6.5W 2 1,3GHz 1.8GHz
Celeron™ N3350E  PC/Client/Tablet 6W 2 1,1GHz 2.4GHz
Pentium® N4200E PC/Client/Tablet 6W 4 1,1GHz 2.5GHz

Bei den industriellen conga-TCA5 Modulvarianten mit Intel® Atom™ Prozessoren ist das Cooling-Interface direkt auf den Prozessoren integriert, so dass die Notwendigkeit eines zusätzlichen Heat-Stack aus Kupfer entfällt.

Die TCA5 Module verfügen über neue Intel Gen 9 Grafik mit bis zu 18 Execution Units sowie Hardware-De-und Encodierung für 4K HEVC4, H.264, VP8, MVC und SVC. Die conga-TCA5 COM Express Compact Module unterstützen bis zu 8 Gbyte LV SODIMM Arbeitsspeicher. Die Module unterstützen den Betrieb von bis zu drei 4K-Displays, welche über Dual Channel LVDS, eDP, DP 1.2 und/oder HDMI 1.4 angebunden werden können.

An Peripherie-Interfaces stehen auf dem conga-TCA5 4 PCIe 2.0 Lanes, ein GbE Interface und 6 USB Ports zur Verfügung, von denen drei als USB 3.0 ausgeführt werden und einer als Host- und Client-fähiges USB OTG Interface konzipiert ist. Daneben stehen 2x SPI, 1x LPC und 2x serielle UART Interfaces sowie zwei MIPI CSI Kameraeingänge zur Verfügung. Das conga-TCA5 ist mit bis zu 64 GByte Flashspeicher mit schneller eMMC 5.1 Anbindung erhältlich, externe Speichermedien können oder über 2x6 Gbps SATA sowie 1x SDIO angekoppelt werden. Audiosignale werden über HDA ausgeführt.

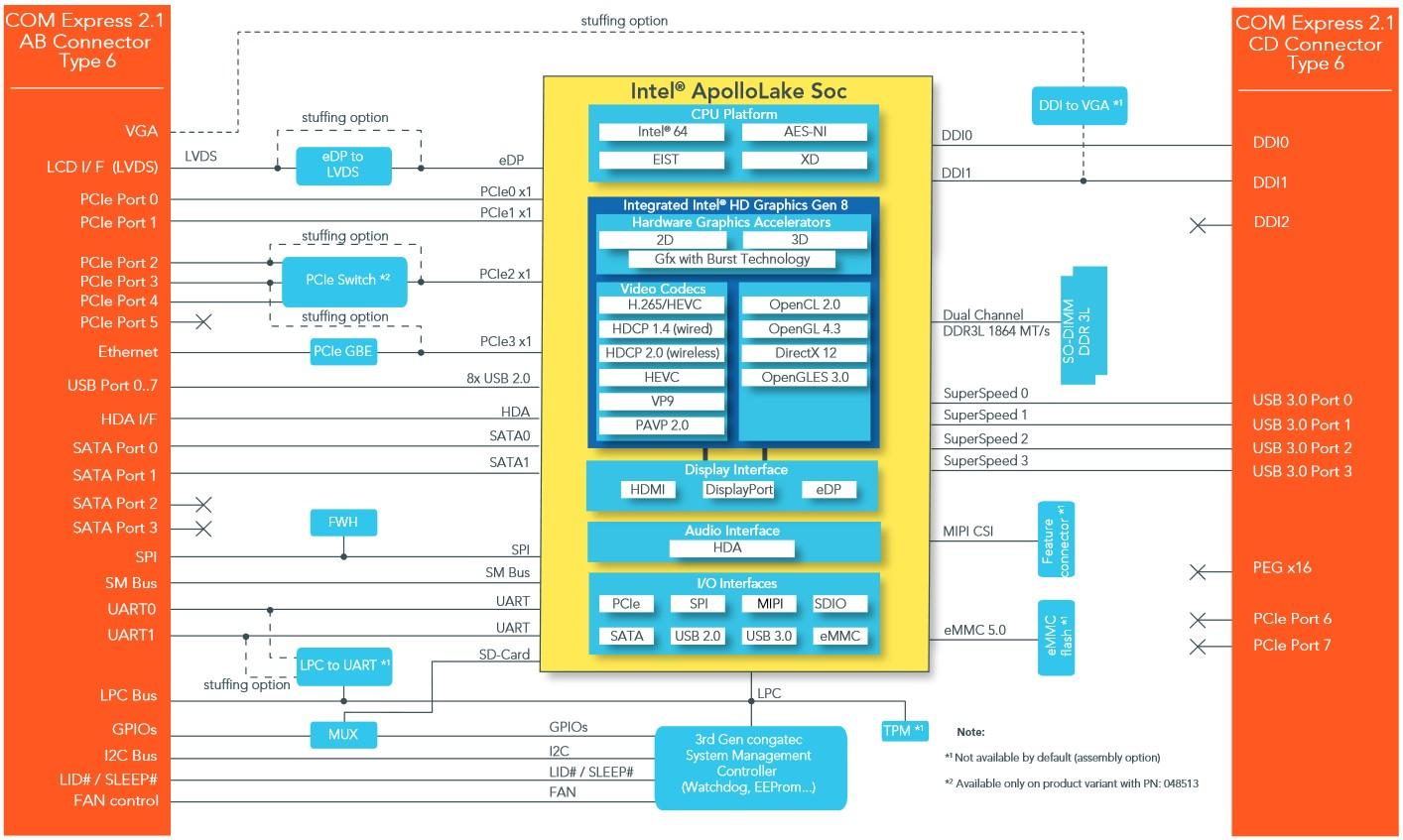

conga-TCA5 Blockdiagramm:

conga-TCA5-congatec-bd1

conga-TCA5 Produktvarianten:

conga-TCA5/i-E3950 PCIe - Intel® Atom™ x7-E3950 Quad Core mit 1.6GHz bis 2.0GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Up to 5 PCI Express x1 lanes through PCI Express switch. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048513
conga-TCA5/i-E3950 - Intel® Atom™ x7-E3950 Quad Core mit 1.6GHz bis 2.0GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048510
conga-TCA5/i-E3940 - Intel® Atom™ x5-E3940 Quad Core mit 1.6GHz bis 1.8GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048511
conga-TCA5/i-E3930 - Intel® Atom™ x5-E3930 Dual Core mit 1.1GHz bis 1.8GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048512
conga-TCA5/N3350E - Intel® Celeron™ N3350E Dual Core mit 1.1GHz bis 2.3GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. congatec p/n 048530
conga-TCA5/N4200E - Intel® Pentium® N4200E Quad Core mit 1.5GHz bis 2.5GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. congatec p/n 048531

Das conga-TCA5 COM Express Typ 6 Compact Modul ist mit verschiedenenen CPUs der Intel Atom / Celeron / Pentium "Apollo Lake" Familie erhältlich. Datenblatt Die... mehr erfahren »
Fenster schließen
conga-TCA5 - COM Express Type 6 mit Intel "Apollo Lake"

Das conga-TCA5 COM Express Typ 6 Compact Modul ist mit verschiedenenen CPUs der Intel Atom / Celeron / Pentium "Apollo Lake" Familie erhältlich.

Datenblatt

Die conga-TCA5 COM Express Compact Module sind mit stromsparenden Intel® Atom™ Prozessoren (E3930, E3940 und E3950) (Temperaturbereich von -40°C bis +85°C) oder Low-Power Dualcore Intel® Celeron® N3350 und Quadcore Intel® Pentium® N4200 Prozessoren bestückt.


Features der "Apollo Lake" CPU-Varianten:
Processor Intended Use Case (specified by Intel) Max. TDP Cores Processor Base Frequency Max Turbo/Burst Frequency
Atom™ x7-E3950  Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x7-E3950 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x5-E3940 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 9.5W 4 1.6GHz 1.8GHz
Atom™ x5-E3930 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 6.5W 2 1,3GHz 1.8GHz
Celeron™ N3350E  PC/Client/Tablet 6W 2 1,1GHz 2.4GHz
Pentium® N4200E PC/Client/Tablet 6W 4 1,1GHz 2.5GHz

Bei den industriellen conga-TCA5 Modulvarianten mit Intel® Atom™ Prozessoren ist das Cooling-Interface direkt auf den Prozessoren integriert, so dass die Notwendigkeit eines zusätzlichen Heat-Stack aus Kupfer entfällt.

Die TCA5 Module verfügen über neue Intel Gen 9 Grafik mit bis zu 18 Execution Units sowie Hardware-De-und Encodierung für 4K HEVC4, H.264, VP8, MVC und SVC. Die conga-TCA5 COM Express Compact Module unterstützen bis zu 8 Gbyte LV SODIMM Arbeitsspeicher. Die Module unterstützen den Betrieb von bis zu drei 4K-Displays, welche über Dual Channel LVDS, eDP, DP 1.2 und/oder HDMI 1.4 angebunden werden können.

An Peripherie-Interfaces stehen auf dem conga-TCA5 4 PCIe 2.0 Lanes, ein GbE Interface und 6 USB Ports zur Verfügung, von denen drei als USB 3.0 ausgeführt werden und einer als Host- und Client-fähiges USB OTG Interface konzipiert ist. Daneben stehen 2x SPI, 1x LPC und 2x serielle UART Interfaces sowie zwei MIPI CSI Kameraeingänge zur Verfügung. Das conga-TCA5 ist mit bis zu 64 GByte Flashspeicher mit schneller eMMC 5.1 Anbindung erhältlich, externe Speichermedien können oder über 2x6 Gbps SATA sowie 1x SDIO angekoppelt werden. Audiosignale werden über HDA ausgeführt.

conga-TCA5 Blockdiagramm:

conga-TCA5-congatec-bd1

conga-TCA5 Produktvarianten:

conga-TCA5/i-E3950 PCIe - Intel® Atom™ x7-E3950 Quad Core mit 1.6GHz bis 2.0GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Up to 5 PCI Express x1 lanes through PCI Express switch. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048513
conga-TCA5/i-E3950 - Intel® Atom™ x7-E3950 Quad Core mit 1.6GHz bis 2.0GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048510
conga-TCA5/i-E3940 - Intel® Atom™ x5-E3940 Quad Core mit 1.6GHz bis 1.8GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048511
conga-TCA5/i-E3930 - Intel® Atom™ x5-E3930 Dual Core mit 1.1GHz bis 1.8GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. Industrieller Temperaturbereich-40°C to 85°C. congatec p/n 048512
conga-TCA5/N3350E - Intel® Celeron™ N3350E Dual Core mit 1.1GHz bis 2.3GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. congatec p/n 048530
conga-TCA5/N4200E - Intel® Pentium® N4200E Quad Core mit 1.5GHz bis 2.5GHz, bis 8GB DDR3L Speicher via SODIMM Steckplatz. congatec p/n 048531

Filter schließen

  •
Für die Filterung wurden keine Ergebnisse gefunden!
ab Lager
conga-TEVAL 2 / COMe 3.0 - COM Express Type 6 Evaluation Carrier Board von congatec conga-TEVAL 2 / COMe 3.0 - COM Express Type 6...
Die Version conga-TEVAL2 / COMe 3.0 unterstützt neue Features wie z.B. einen M.2 Key B Steckplatz für Modulgrößen 3042, 2260 und 2280, USB 3.1, 3x Dual Mode Displayport und eDP. Für den schnellen Projektstart mit COM Express Typ 6 "Basic" und "Compact" CPU-Modulen bietet congatec das conga-TEVAL / COMe 3.0 Evaluation Carrier Board, das alle COM Express Signale an Standard-PC...
499,00 € * 525,00 € *
conga-TCA5/i-E3950 PCIe conga-TCA5/i-E3950 PCIe
COM Express Compact Modul mit Intel Atom x7-E3950 Quad-Core CPU mit 1.6GHz Core-Frequenz bis zu 2.0GHz, 2MB L2-Cache und bis zu 8GB 1866MT/s DDR3L SODIMM Speicherunterstützung. bis zu 5 PCI Express x1 lanes through PCI Express switch. Industrieller Temperaturbereich von -40°C bis 85°C.
ab Lager
Cooling Solution TCA5/i-CSP-B für E3950, E3940, E3930 Cooling Solution TCA5/i-CSP-B für E3950, E3940,...
Passive Cooling Solution für COM Express Compact Modul conga-TCA5 mit lidded Intel Atom Prozessor. Alle Distanzbolzen mit 2.7mm Befestigungsbohrung.
26,00 € *
ab Lager
Heatspreader TCA5/i-HSP-B für E3950, E3940, E3930 Heatspreader TCA5/i-HSP-B für E3950, E3940, E3930
Standard heatspreader für COM Express Compact Modul conga-TCA5 mit lidded Intel Atom Prozessor. Alle Distanzbolzen mit 2.7mm Befestigungsbohrung.
19,00 € *
ab Lager
Cooling Solution TCA5/CSP-B für N4200 & N3350 Cooling Solution TCA5/CSP-B für N4200 & N3350
Passive Cooling Solution für COM Express Compact Modul conga-TCA5 mit open silicon Intel Pentium und Celeron Prozessor. Alle Distanzbolzen mit 2.7mm Befestigungsbohrung.
28,00 € *
ab Lager
Heatspreader TCA5/HSP-B für N4200 & N3350 Heatspreader TCA5/HSP-B für N4200 & N3350
conga-TCA5/HSP-B - Standard heatspreader für COM Express Compact Modul conga-TCA5 mit open silicon Intel Pentium und Celeron Prozessor. Alle Distanzbolzen mit 2.7mm Befestigungsbohrung.
21,00 € *
Cooling Solution TCA5/i-CSP-T für E3950, E3940, E3930 Cooling Solution TCA5/i-CSP-T für E3950, E3940,...
Passive Cooling Solution für COM Express Compact Modul conga-TCA5 mit lidded Intel Atom Prozessor. Alle Distanzbolzen mit M2.5mm Gewinde.
Heatspreader TCA5/i-HSP-T für E3950, E3940, E3930 Heatspreader TCA5/i-HSP-T für E3950, E3940, E3930
Standard heatspreader für COM Express Compact Modul conga-TCA5 mit lidded Intel Atom Prozessor. Alle Distanzbolzen mit M2.5mm Gewinde.
Cooling Solution TCA5/CSP-T für N4200 & N3350 Cooling Solution TCA5/CSP-T für N4200 & N3350
Passive Cooling Solution für COM Express Compact Modul conga-TCA5 mit open silicon Intel Pentium und Celeron Prozessor. Alle Distanzbolzen mit M2.5mm Gewinde.
Heatspreader TCA5/HSP-T für N4200 & N3350 Heatspreader TCA5/HSP-T für N4200 & N3350
Standard heatspreader für COM Express Compact Modul conga-TCA5 mit open silicon Intel Pentium und Celeron Prozessor. Alle Distanzbolzen mit M2.5mm Gewinde.
