conga-QA5 - Qseven Modul mit Intel Atom "Apollo Lake"

conga-QA5 Qseven Module mit Intel® Atom™ E3950, E3940 und E3950 CPUs (-40 °C bis +85 °C) oder Quadcore Intel® Pentium® N4200 CPU.

Datenblatt

Das conga-QA5 ist mit folgenden CPU-Varianten erhältlich:

Intel® Atom™ x7-E3950 (4 x 1.6 GHz, 2 MB L2 cache, 12W)
Intel® Atom™ x5-E3940 (4 x 1.6 GHz, 2 MB L2 cache, 9.5W)
Intel® Atom™ x5-E3930 (2 x 1.3 GHz, 2 MB L2 cache, 6.5W)
Intel® Celeron® N3350E (2 x 1.1 GHz, 2 MB L2 cache, 6W)
Intel® Celeron® J3455E (4 x 1.5 GHz, 2 MB L2 cache, 10W)
Intel® Pentium® N4200E (4 x 1.1 GHz, 2 MB L2 cache, 6W)

Features der "Apollo Lake" CPU-Varianten:
Processor Intended Use Case (specified by Intel) Max. TDP Cores Processor Base Frequency Max Turbo/Burst Frequency
Atom™ x7-E3950  Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x7-E3950 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 12W 4 1.6GHz 2.0GHz
Atom™ x5-E3940 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 9.5W 4 1.6GHz 1.8GHz
Atom™ x5-E3930 Industrial Extended Temperature, Embedded Broad Market Extended Temp. 6.5W 2 1,3GHz 1.8GHz
Celeron™ N3350E  PC/Client/Tablet 6W 2 1,1GHz 2.4GHz
Pentium® N4200E PC/Client/Tablet 6W 4 1,1GHz 2.5GHz

Bei den Modulvarianten mit Intel® Atom™ CPU ist das Cooling-Interface direkt auf den Prozessoren wodurch gegenüber der bei bisherigen Qseven-Atom-Modulen die Notwendigkeit für einen zusätzlichen Heat-Stack aus Kupfer entfällt, was eine einfache Implementierung und effiziente Wärmeableitung ermöglicht.

Die conga-QA5 Qseven-Module sind mit bis zu 8 GByte Low-Voltage DDR3 Onbaord-RAM erhältlich und unterstützen 4k-Auflösung auf bis zu drei Displays, welche über Dual-Channel LVDS, eDP, DP 1.2 und/oder HDMI 1.4 angesteuert werden können. Weiterhin stehen 4 PCIe Lanes, ein GbE Interface und 6 USB Ports zur Verfügung, von denen einer als USB 3.0 ausgeführt wird. Daneben steht ein SPI Interface sowie eine serielle Schnittstelle zur Anbindung weiterer serieller Peripherie zur Verfügung. Daneben verfügt das conga-QA5 über zwei MIPI CSI Kameraeingänge. Die conga-QA5 Qseven-Module werden mit bis zu 64 GByte Onboard-Flashspeicher mit performanter eMMC 5-Anbindung angeboten. Externe Speichermedien könen über 2x 6 Gbps SATA sowie 1x SDIO angebunden werden. Als Audio-Interface sthet ein High definition Audio-Codec-Interface zur Verfügung.

Sämtliche Modulvarianten verfügen über die leistungsfähige Intel Generation 9 Grafikeinheit mit bis zu 18 Execution Units und De- und Encodiereinheiten für 4K HEVC4, H.264, VP8, SVC und MVC.

Qseven CPU ModulStandard

Der Hersteller-unabhängige Industriestandard Qseven bietet eine einzigartige thermischer Schnittstelle optimiert für lüfterlose Kühlung. Der aktuelle Qseven-Standard spezifiziert Embedded-Module im Formfaktor von 70 mm x 70 mm und unterstützt die x86- als auch die ARM/RISC-Architektur. Die COMs sind auf eine maximale Thermal Design Power (TDP) von 12 W ausgelegt.

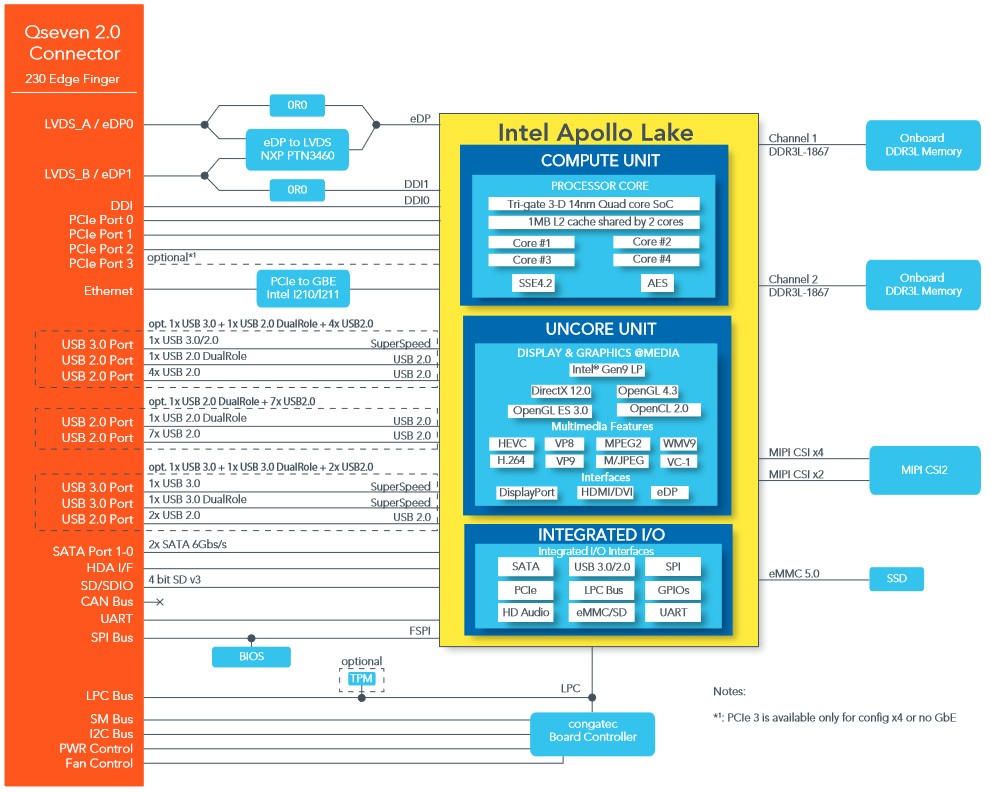

Blockdiagramm:

conga-QA5-congatec-qseven-module-bd

conga-QEVAL Entwicklungsplattform

Das conga-QEVAL / Qseven 2.0 Evaluation Carrier Board ermöglicht den schnellen Projektstart für die Entwicklung mit Qseven-Modulen. Die IO-Signale des Qseven-Moduls sind auf Stecker geführt. Dies ermöglicht den Anschluss von Standard-Peripherie wodurch bereits zu Beginn des Projektes, wenn noch kein applikations-spezifisches Carrierboard vorliegt mit der Softwareentwicklung begonnen werden kann und Benchmark-Tests mit den Qseven-Modulen durchgeführt werden können.

Produktvarianten

  • 015510 -conga-QA5/i-E3950 8G eMMC32
    conga-QA5 Qseven module mit Intel® Atom™ x7-E3950 Quad Core CPU mit 1.6GHz bis zu 2.0GHz, 2MB Level-2 Cache, 8GB 1866MT/s DDR3L Onboard-Speicher und 32GB eMMC Onboard-Flash. Das conga-QA5/i-E3950 8G eMMC32 unterstützt den industriellen Temperaturbereich von -40°C to 85°C.

  • 015513 - conga-QA5/i-E3950-8G eMMC32 eDP
    conga-QA5 Qseven module mit Intel® Atom™ x7-E3950 Quad Core CPU mit 1.6GHz bis zu 2.0GHz, 2MB Level-2 Cache, 8GB 1866MT/s DDR3L Onboard-Speicher und 32GB eMMC Onboard-Flash. Das conga-QA5/i-E3950 8G eMMC32 unterstützt den industriellen Temperaturbereich von -40°C to 85°C. Die conga-QA5/i-E3950 8G eMMC32 QA5 Modulversion verfügt über eine Embedded Displaypost (eDP) Schnisttstelle statt LVDS.

  • 015511 - conga-QA5/i-E3940 4G eMMC16
    conga-QA5 Qseven module mit Intel® Atom™ x5-E3940 Quad Core CPU mit 1.6GHz bis zu 1.8GHz, 2MB Level-2 Cache, 4GB 1866MT/s DDR3L Onboard-Speicher und 16GB eMMC Onboard-Flash. Das conga-QA5/i-E3940 4G eMMC16 unterstützt den industriellen Temperaturbereich von -40°C to 85°C.

  • 015512 - conga-QA5/i-E3930 2G eMMC8
    conga-QA5 Qseven module mit Intel® Atom™ x5-E3930 dual core processor mit 1.3GHz bis zu 1.8GHz, 2MB Level-2 Cache, 2GB 1866MT/s DDR3L Onboard-Speicher und 8GB eMMC Onboard-Flash. Das conga-QA5/i-E3930 2G eMMC8 unterstützt den industriellen Temperaturbereich von -40°C to 85°C.
  • 015500 - conga-QA5/E3950-8G eMMC32
    conga-QA5 Qseven module mit Intel® Atom™ x7-E3950 Quad Core CPU mit 1.6GHz bis zu 2.0GHz, 2MB Level-2 Cache, 8GB 1866MT/s DDR3L Onboard-Speicher und 32GB eMMC Onboard-Flash.

  • 015501 - conga-QA5/E3940-4G eMMC16
    conga-QA5 Qseven module mit Intel® Atom™ x5-E3940 Quad Core CPU mit 1.6GHz bis zu 1.8GHz, 2MB Level-2 Cache, 4GB 1866MT/s DDR3L Onboard-Speicher und 16GB eMMC Onboard-Flash.

  • 015502 - conga-QA5/E3930-2G eMMC8
    conga-QA5 Qseven module mit Intel® Atom™ x5-E3930 dual core processor mit 1.3GHz bis zu 1.8GHz, 2MB Level-2 Cache, 2GB 1866MT/s DDR3L Onboard-Speicher und 8GB eMMC Onboard-Flash.

  • 015503 - conga-QA5/E3950 4G eMMC16
    conga-QA5 Qseven module mit Intel® Atom™ x7-E3950 Quad Core CPU mit 1.6GHz bis zu 2.0GHz, 2MB Level-2 Cache, 4GB 1866MT/s DDR3L Onboard-Speicher und 16GB eMMC Onboard-Flash.

  • 015522 - conga-QA5/N3350 4G eMMC16
    conga-QA5 Qseven module mit Intel® Celeron™ N3350 dual core processor mit 1.1GHz bis zu 2.4GHz, 2MB Level-2 Cache, 4GB 1866MT/s DDR3L Onboard-Speicher und 16GB eMMC Onboard-Flash.

  • 015523 conga-QA5/N4200-8G eMMC32
    conga-QA5 Qseven module mit Intel® Pentium® N4200 Quad Core CPU mit 1.5GHz bis zu 2.50GHz, 2MB Level-2 Cache, 8GB 1866MT/s DDR3L Onboard-Speicher und 32GB eMMC Onboard-Flash.

  • 015524 - conga-QA5/J3455-4G eMMC16
    conga-QA5 Qseven module mit Intel® Celeron® J3455 Quad Core CPU mit 1.5GHz bis zu 2.30GHz, 2MB Level-2 Cache, 4GB 1866MT/s DDR3L Onboard-Speicher und 16GB eMMC Onboard-Flash.
conga-QA5 Qseven Module mit Intel® Atom™ E3950, E3940 und E3950 CPUs (-40 °C bis +85 °C) oder Quadcore Intel® Pentium® N4200 CPU. Datenblatt Das conga-QA5 ist mit... mehr erfahren »
